G系列氣動薄膜籠式單座調節閥是一種結合單座調節閥高密封性能和套筒調節閥高允許壓差等優點的新型壓力平衡式調節閥,閥體結構緊湊,流體通道呈S流線型,具有閥芯導向面積大,抗振性能好、壓降損失小、流量大、可調范圍寬等特點;適用于高壓差易產生閃蒸空化等場合。
氣動薄膜籠式單座調節閥閥芯有開大窗口和打小孔(低噪音型)兩種,后者有降低噪聲,減小共振的功能,可選為低噪音閥。該系列調節閥可制成波紋管密封型、散熱片型、加長型上閥蓋等特殊結構。

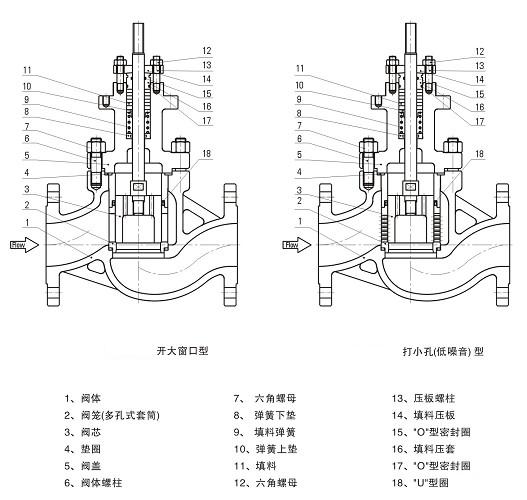

/////////////////////////氣動薄膜籠式單座調節閥標準型內部結構簡圖
