氮封閥/氮封裝置的概述及型號編制
一、氮封閥/氮封裝置的概述：
氮封閥/氮封裝置主要用于保持容量頂部保護氣(一般為氮氣)的壓力恒定，以避免容量內物料與空氣直接按觸，防止物料揮發、被氧化，以及容器的安全。特別適用于各類大型儲罐的氣封保護系統。該產品具有節能、動作靈敏、運行可靠、操作與維修方便等特點。廣泛應用于石油、化工等行業。
二、氮封閥/氮封裝置的型號編制：

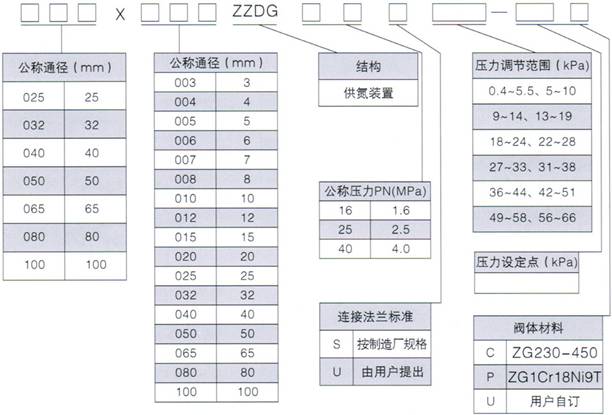

1、供氮裝置（供氮閥）的型號：
|
字段
|
含義
|
說明
|
|
1
|
表示公稱通徑，常用范圍為：DN25-100mm
|
此三字段為具體公稱通徑，當公稱通徑小于100時，前面增加數字“0”以補齊三位數。
同《ZZY自力式壓力調節閥型號說明》
|
|
2
|
||
|
3
|
||
|
4
|
表示閥座直徑，常用范圍為：DN3-100mm
|
|
|
5
|
||
|
6
|
||
|
7
|
表示閥門結構
|
ZZDG表示是供氮裝置
|
|
8
|
表示公稱壓力，單位為MPa
|
常用的壓力為1.6、2.5、4.0，分別以16、25、40表示，
即我們常說的16公斤壓力、25公斤壓力、40公斤壓力。（*）
|
|
9
|
||
|
10
|
表示連接法蘭規格
|
“S”表示按照制造廠標準提供；“U”表示按照用戶要求提供
|
|
11
|
表示壓力調節范圍，單位為KPa
|
常說的壓力調節閥范圍有：0.4～5.5、5～10、9～14、13～19、
18～24、22～28、27～33、31～38、36～44、42～51、49～58、56～66等
|
|
12
|
表示壓力設定點
|
該壓力應按儲罐最低壓力不變形為底線，平常選擇應略高于最低壓力
|
|
13
|
表示閥體材質
|
“C”為鑄鋼，常用ZS230-450；“P”為不銹鋼，常用ZG1Cr18Ni9T；
“U”表示按照用戶要求提供
|
備注：*公斤壓力作為壓強是在工程技術中的說法。其意義是一平方厘米上的壓力為1公斤。
舉例：
型號為：025×015ZZDG-16B16S0.5～5.5-1P表示公稱通徑(DN)為25mm，閥座直徑為15mm，公稱壓力(PN)為1.6MPa，連接法蘭按制造廠標準，壓力調節閥范圍為0.5～5kPa，供氮壓力為1kPa，閥體材質為ZG1Cr18Ni9Ti的一臺供氮閥（供氮裝置）。

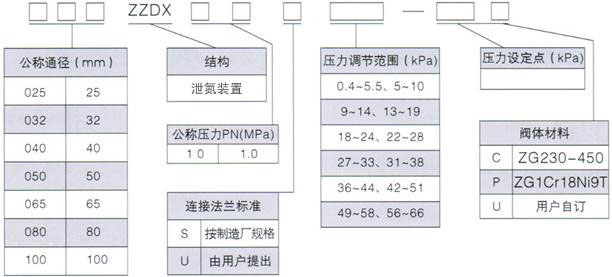

2、泄氮裝置（泄氮閥）的型號：
|
字段
|
含義
|
說明
|
|
1
|
表示公稱通徑，常用范圍為：DN25-100mm
|
此三字段為具體公稱通徑，當公稱通徑小于100時，前面增加數字“0”以補齊三位數。
|
|
2
|
||
|
3
|
||
|
4
|
表示閥門結構
|
ZZDX表示是泄氮裝置
|
|
5
|
表示公稱壓力，單位為MPa
|
常用的壓力為1.0，以10表示，即我們常說的10公斤壓力。（*）
|
|
6
|
||
|
7
|
表示連接法蘭規格
|
“S”表示按照制造廠標準提供；“U”表示按照用戶要求提供
|
|
8
|
表示壓力調節范圍，單位為KPa
|
常說的壓力調節閥范圍有：0.4～5.5、5～10、9～14、13～19、18～24、
22～28、27～33、31～38、36～44、42～51、49～58、56～66等
|
|
9
|
表示壓力設定點
|
該壓力應按儲罐最高壓力不變形為底線，平常選擇應略低于最高壓力
|
|
10
|
表示閥體材質
|
“C”為鑄鋼，常用ZS230-450；“P”為不銹鋼，常用ZG1Cr18Ni9T；
“U”表示按照用戶要求提供
|
備注：*公斤壓力作為壓強是在工程技術中的說法。其意義是一平方厘米上的壓力為1公斤。
舉例：
型號為：040ZZDX-16K1.0S0.5～5.5-1.5P表示公稱通徑(DN)為40mm，公稱壓力(PN)為0.1MPa，連接法蘭按制造廠標準，壓力調節閥范圍為0.5～5kPa，泄氮壓力為1.5kPa，閥體材質為ZG1Cr18Ni9Ti的一臺泄氮閥（泄氮裝置）。
