GIQ (D) -1.0W型氣動高真空蝶閥結構原理及技術參數

一、GIQ(D)-1.0W型氣動高真空蝶閥結構原理：

        GIQ(D)型氣動高真空蝶閥是由執行機構(氣動、電動)與轉角型蝶閥體二部份組成，中間由支架相連而成。以GIQ型為例：執行機構是由雙氣路氣缸為主體，接受二位四通電磁閥控制輸出的(0.4～0.6MPa)氣源信號壓力為動力，通過控制元件改變氣流方向，執行氣缸驅動蝶閥作啟閉運動。

   GI、GIQ、GID型真空蝶閥根據不同的材質，及不同的執行機構分類，適用于-25～200℃的介質，閥體由碳素鋼（鍍鎳）、不銹鋼及合金鋼等

二、GIQ(D)-1.0W型氣動高真空蝶閥技術參數：

公稱通徑(DN)
40
50
63
80
100
150
200
250
300
400
500
600
800
適用范圍(Pa)
105～6.7x10-4
漏氣率(Pa.L/S)
6.7X10-4
流導(L/S)
50
102
156
300
530
1328
2550
4180
7130
11000
17400
27400
45000
介質溫度(℃)
丁腈橡膠-25 ~ 80  氟橡膠-30 ~ 150
電磁換向閥
電源(V/Hz)
220/50
功率(W)
10
電源壓力(MPa)
0.4～0.6
法蘭標準
JB919-75
安裝位置
任意
主要件材質
閥體、閥板
碳鋼(鍍鎳)或不銹鋼
密封件
丁腈橡膠或氟橡膠

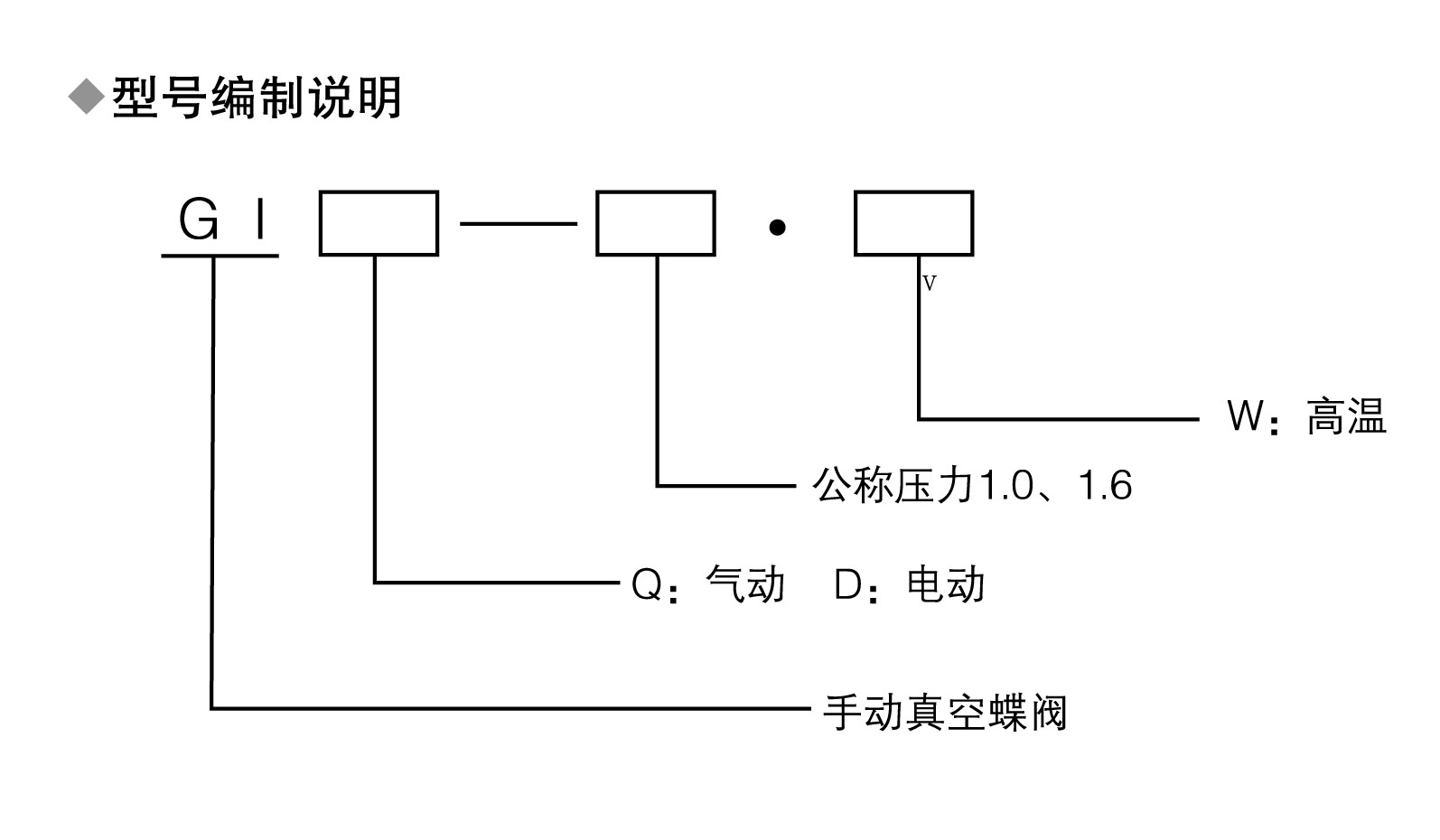

氣動高真空蝶閥型號編制說明：
