自力式溫度調節閥系統應用案例
自力式溫度調節閥；自力式電控溫度調節閥；氣動溫度調節閥系統；電動溫度調節閥系統；
一、 主要技術性能
1、利用液體受熱膨脹及液體不可壓縮的原理實現自動調節。
2、傳感器內液體膨脹為均勻膨脹。
3、控制作用為比例調節。
4、無源工作（無電源、氣源正常工作）。
5、閥體密封采用V型環高溫密封組件，防止了閥桿過緊抱死或漏氣的可能。
6、體積小、重量輕、安裝簡易
7、調節設定簡單方便。
二、安裝使用
1. 為方便運輸，本溫度調節閥的控制部分與閥體部分分別包裝，安裝時二者出廠編號必須一致。
2. 閥體安裝前應清洗管道，不得有雜物。閥體安裝時必須垂直于地面，閥體進口方向與熱媒介質流動方向一致。本溫度調節閥前后應安裝截止閥且調節閥前應安裝過濾器，以免雜質損傷密封表面。為方便用戶的使用及調節閥的檢修，應設置旁通管路并安裝截止閥，請參看示意圖。
3. 控制器安裝前首先把固定螺母松開，去掉保護套管。
4. 安裝時控制器垂直于地面或水平安裝。
5. 溫度傳感器安裝前，先將導管沿螺旋方向展開，嚴禁硬性拉，以免折斷導管。導管需折彎的時候，最小彎曲半徑為60mm安裝時，先將傳感器聯結螺母取下并安裝在換熱器或出水管道上，在傳感器上端凸邊的下側纏繞石棉繩后將傳感器放入傳感器聯結螺母中，擰緊傳感器聯結螺塞。擰緊過程中，傳感器不能隨之轉動，以免損傷導管。溫度傳感器應全部直接浸沒在被加熱的介質中，請勿將傳感器安裝在套管中。傳感器附近應安裝溫度計或其他溫度顯示裝置，以便觀察。
6. 調節閥出廠前，一般已按用戶要求設定好溫度，用戶使用時只需微調即可。微調或改變設定溫度方法如下，將調節扳手插入溫度設定旋鈕的調節孔內，由低溫向高溫調節時逆時針轉動調節扳手；由高溫向低溫調節時，須等到傳感器溫度冷卻至被調節溫度時，將調節扳手順時針轉動即可。
7. 注意：
（1） 本溫度調節閥不能用作截止閥，當系統停止供熱時，應關閉熱媒截止閥
（2） 使用時，應仔細檢查導管，如果導管折裂液體泄漏或有異味溢出，應停止使用。
（3） 被加熱介質溫度偏低時，參照第7條，向高溫度調節，如果無效，打開旁通，若溫度仍偏低，則屬熱源或系統問題
（4） 被加熱介質溫度偏高時參照第7條，向低溫調節，如無效，則應檢查旁通是否漏氣。

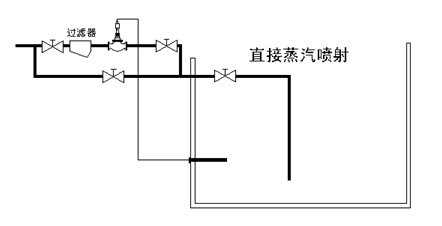

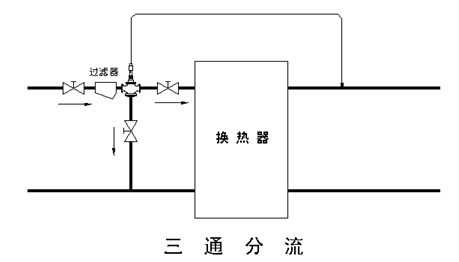

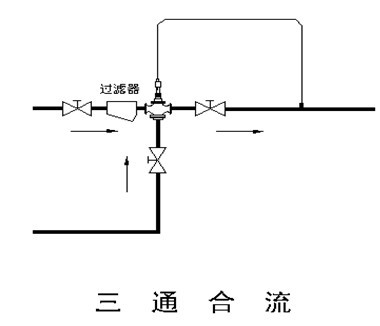

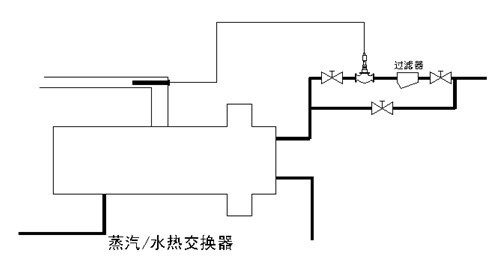

自力式溫度調節閥系統應用案例：
注：安裝時執行器必須與地面垂直，閥前必須安裝過濾器（如圖示）。嚴禁當截止閥使用
