◆氣動減壓站 概述

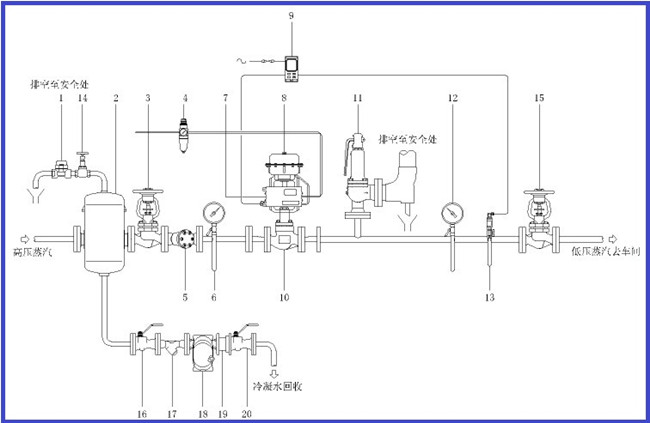

氣動減壓站配置
壓力變送器根據測定的壓力反饋4-20mA.DC電流信號，在控制臺中與設定值比較，當兩者之差達到一定數值后，控制臺向氣動薄膜控制閥發出調節信號。而氣動薄膜控制閥的執行機構按此信號，使閥桿帶動閥芯產生位移，改變通過調節閥的流量， 直到測試點壓力達到要求.從而達到自動控制壓力的目的.
部件描述
序號 部件 功能
1 排空氣閥 在起機時排除汽水分離器中的空氣
2 汽水分離器 保護系統不受濕蒸汽影響
3 切斷閥 切斷減壓閥的蒸汽供應
4 空氣調節器 調節供給閥門定位器的壓縮空氣壓力
5 過濾器 保護減壓閥不受管道雜質損壞
6 壓力表 監測上游供給蒸汽壓力
7 電氣閥門定位器 根據負荷調節閥門開度
8 氣動執行器 驅動控制閥
9 智能控制器 調節控制閥的開度
10 控制閥 根據下游壓力調節蒸汽流量
11 安全閥 保護下游設備，避免超壓
12 壓力表 監測下游設定壓力
13 壓力感應器 將壓力信號轉變?yōu)殡娏餍盘栔量刂破?/span>
14 切斷閥 維修時切斷排空氣閥與管道的連接
15 切斷閥 在無負荷時設定減壓后的壓力
16 - 20 汽水分離器疏水閥組
